张家港有线电视系统一般可分为天线、前端、干线及分支分配网络等三个部分。
天线部分采用有线电视专用接收天线、FM调频广播天线、自播节目设备以及各种卫星天线。
前端部分包括U－V变换器、频道放大器、导频信号发生器、调制解调器、混合器以及卫星电视专用接收设备等。
干线及分支分配网络部分包括干线传输电缆、干线放大器、线路均衡器、分配放大器、线路延长放大器、分支电缆、分配器、分支器以及用户输出端。

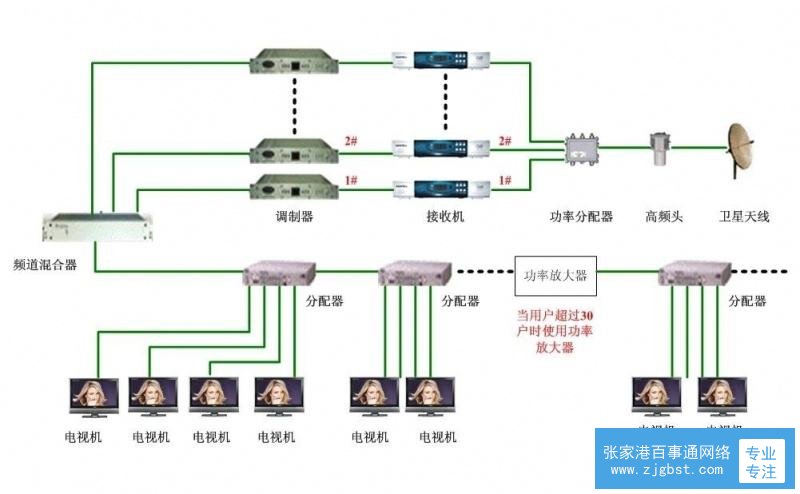

卫星电视接收系统的设备组成
接收天线
高频头
功率分配器
卫星电视接收机
系统构成
该系统由接收天线子系统、前端设备子系统、传输分配网络子系统三部分组成。
接收天线子系统
该子系统的主要任务是向前端提供系统欲传输的各种信号。
前端设备子系统
系统的前端部分的主要任务是对送入前端的各种信号进行技术处理，将它们变成符合系统传输要求的高频电视信号，最后将各种电视信号混合成一路，传送至系统的干线传输部分。
传输分配网络系统
其主要任务是将系统前端部分所提供的高频电视信号通过传输媒体不失真地传送到系统所属的分配网络输入端口，且其信号电平需满足系统分配网络的要求，使用户终端的电视机处于最佳的工作状态。
土建与环境要求
- 由于用户的位置和数量比较稳定，且要求电缆线路安全隐蔽，选择直埋敷设。
- 有可供利用和管道时，选择管道敷设方法，但不得与电话线，电力线路共管孔敷设。
- 前端输出干线、支线和入户线当沿线有建筑物可利用时，可采用电缆沿墙敷设方法。
- 室内线路均采用穿金属管暗敷设
- 防雷接地
- 天线竖杆应用两根接地线在不同方向与建筑物防雷接地网作焊接连接。
- 卫星电视接收室的工作接地、保护接地、防雷接地应合用一个接地系统。
节目源设计思路
本系统节目源包括：市有线电视节目、卫星电视节目、自办节目。
系统基本功能包括：
◆ 接收XXXX市有线电视台闭路电视信号；
◆ 通过卫星地面接收设施接收境内外加密或不加密电视信号；
◆ 可通过自办节目宣传本院的新闻、播放娱乐节目等等。
前端信号源
（1）地面接收卫星信号；
目前通过卫星传送的电视节目极其丰富，现简列通过以下几颗卫星传送的卫星节目以供选择：
电视信号接收设备
◆ 卫星接收：高频头、板状天线、接收机、调制器；
信号处理设备
◆ 信号解调器 ◆ 信号处理器 ◆ 调制器 ◆ 信号混合器
传输系统
◆ 干线同轴电缆 ◆ 干线放大器 ◆ 干线分支分配器
后端分配系统
◆ 分配支线同轴电缆 ◆ 分支分配器 ◆ 终端盒
◆ 用户同轴电缆线
设计原则：
l 技术先进、立足现在、考虑发展、着眼未来、安全可靠。
